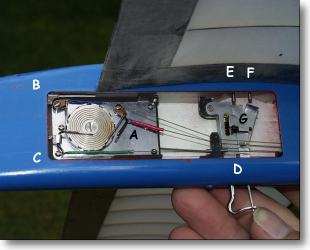

Hela mekanismen uppspänd. Modellen klar
för start.Timerarmen "A" med den röda linan
som går bak till hammaren och håller den i sitt främre
läge. "B" håller "buntlinan"
med sin dragfjäder spänd. "C" håller
"fuselinan" sträckt som fjädrar något då
detta vanligen är en dacronlina. "D" visar att
snurrekroken är stängd. Vid "E" justeras
glidkurvet och vid "F" justeras snurrekurvet. Skruven
"G" justerar zoomkurvet.
=

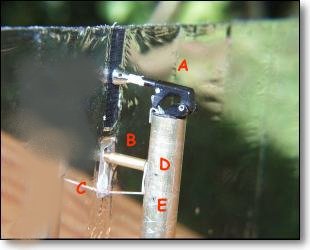

Här ser vi stabben och dess installationer.
"A" är den sk. rollern vilken hålles i
sitt främre läge. "B" är det ihåliga
röret genom vilken fuselinan går. "C"
är den sk. buntlinan som med sin fjäder verkar för
att dra ner stabben. "D" oc "E"
visar de rör som är fastlimmade genom kroppsröret och
som fuse och buntlinan löper mot i kroppen.

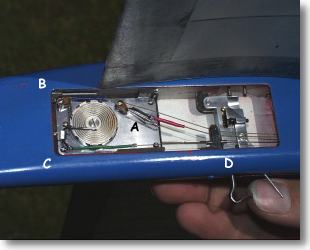

Startsekvensen är påbörjad
och nu är kroken öppen och vinschlinan har släppt från
modellen. Timern har gått i cirka 0,8 sekunder och då
har "A", armen som håller fram rollern, gått
av timerns spårskiva.
=

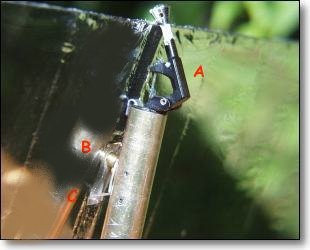

Här ses installationerna vid stabben i
samma ögonblick. Då dragkrften i linan till rollern "A"
har försvunnit har denna fallit bakåt och buntlinan "C"
har dragit ner stabben i buntläge. Stabbens bakkant ligger nu
cirka 12-14mm lägre än dess framkant.

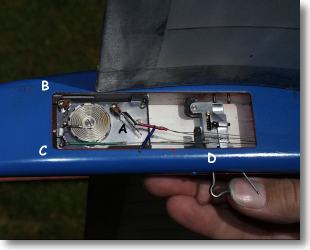

Nu har två sekunder gått
sedan timern startade och efter denna tid går buntarmen "B"
av timerns spårskiva, vilken då släpper dragkraften
i buntlinan
=

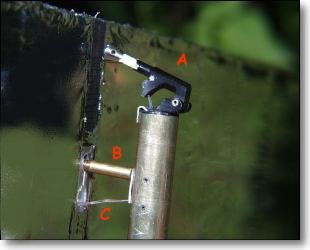

Buntlinan "C" har
släppt från timern och stabben har kommit upp i glidläge.
Stabben vilar nu mot stabb-justeringsskruven "B".
Rollern "A" hänger nu slapp
bakom stabben.

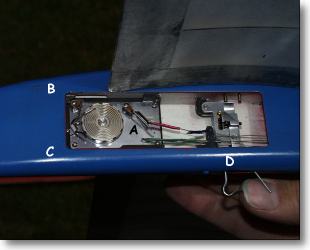

Nu har det inställda fusetiden
gått ut, dvs. 3 minuter eller så. Efter denna tid har
den sista armen, fusearmen "C" lämnat spårskivan.
=

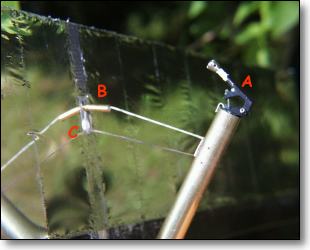

Fusearmen har nu gått av spårskivan
på timern och släppt dragkraften i fuselinan "B".
Buntlinan "C" löper med när stabben dras
upp av gummibanden på dess ovansida. Stabben kommer upp i cirka
32 graders vinkel och modellen roterar sakta men säkert ner mot
marken.
Nu har två sekunder gått sedan timern startade och efter denna tid går buntarmen "B" av timerns spårskiva, vilken då släpper dragkraften i buntlinan
Buntlinan "C" har släppt från timern och stabben har kommit upp i glidläge. Stabben vilar nu mot stabbjusteringsskruven "B".
Rollern "A" hänger nu slapp bakom stabben.
Nu har det inställda fusetiden gått ut, dvs. 3 minuter eller så. Efter denna tid har den sista armen, fusearmen "C" lämnat spårskivan.
Fusearmen har nu gått av spårskivan på timern och släppt dragkraften i fuselinan "B". Buntlinan "C"
löper med när stabben dras upp av gummibanden på dess ovansida. Stabben kommer upp i cirka
32 graders vinkel och modellen roterar sakta men
säkert ner mot marken.
